基于MSP430的工业温度检测设备

参数和指标
       量程:0°C~99.9°C;
       测量误差:0.11°C(0°C ~99.9°C);
       红外测量误差:0.8°C(<5m)
       电压:不大于6.5V
       电流:不大于300mA
       液晶显示、历史数据存储;
       低功耗、长时间待机
       背光
       防爆电池
       IEC61000-4-4:EFT ±2kV A类
       IEC61000-4-2:ESD:空气放电:±8kV A类

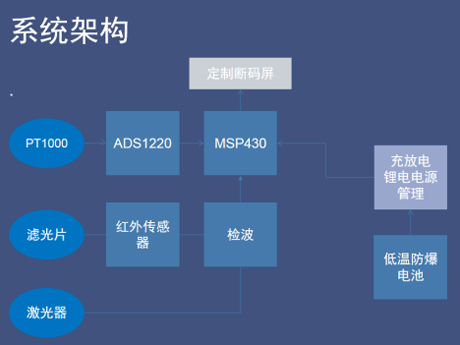

核心部件选型
       电池
       主控芯片
       温度传感器
       红外温度传感器
       ADC
       检波器
       充放电管理芯片

主控芯片
       以功能为主的主控芯片可选择STM32F767IG
       以低功耗要求为主的主控芯片可选择msp430f5529

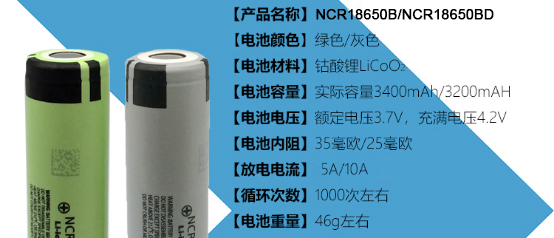

锂电池

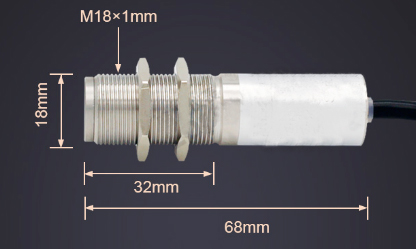

红外测温
       测量范围:0-300℃
       光谱范围:1.6um
       环境温度:0-50℃
       物距比:D:S = 100 :1(常规12:1)
       精度:±1℃
显示屏
方案一,12864点阵屏
       功耗稍高
       需要mcu驱动
       单个成本高于断码屏
       市场现有产品型号丰富

方案二,断码屏
       功耗低
       匹配的MCU(MSP430)功耗低
       量产成本低
       不需背光可以显示
       尺寸可定制
       需要开模定做,需要开工成本

前端采样
       低电流:占空比模式下低至120μA(典型值)
       宽电源电压范围:2.3V至5.5V
       可编程增益:1V/V至128V/V
       可编程数据速率:高达2kSPS
       20位分辨率
       采用单周期稳定数字滤波器,在20SPS时实现50Hz和60Hz谐波抑制
       两个差分输入或四个单端输入
       双匹配可编程电流源:10μA至1.5mA
       集成2.048V基准电压:漂移5ppm/°C(典型值)
       集成2%振荡器
       集成温度传感器:精度0.5°C(典型值)与SPI兼容的接口(模式 1)
