视频接口设备


       HDMI是High Definition Multimedia Interface的简称,也就是高清晰度多媒体接口,这是一种数字化视频/音频传输技术,是适合影像传输的专用型数字化接口,在传输视频和音频时,数据传输速度为2.25GB/s。HDMI传输的是数字信号,VGA传输的是模拟信号,这是两者的区别之一。
       HDMI系统架构有2部分构成,他们是发射源和接收器,因此一个带HDMI接口的设备可能有一个或者多个发送器或者接收器,HDMI的输入要满足HDMI的接收规则。如下图所示,HDMI的发射源和接收器之间连接着四对差分信号,其中包括三对数据和一对时钟,数据通道用来传输视频、音频和一些辅助信息,一对时钟通常是等于视频像素的比特率,通过一对时钟通道来发送。接收端通过这对时钟获得三对数据通道上传过来的数据,关于HDMI其他详细信息参考HDMI手册。

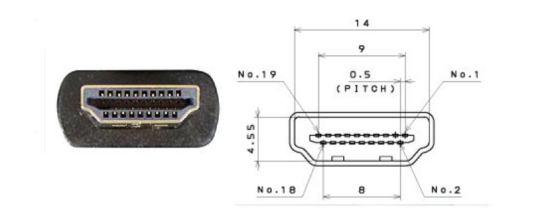

       接下来介绍一下HDMI接口,HDMI接口主要分为A 类、B 类和C类,其中A型接口主要用在消费电子应用,也是常见的,总共19个引脚,如下图所示,接下来表的表格是对应的引脚说明。B类多了一组信号,这是为了传输清晰度高的图像,尺寸比较大,共 29个引脚。C类比较小,主要用在便携式设备上的。
HDMI A 类接口说明
引脚序号 说明 引脚序号 说明
1 TMDS 数据 2+ 11 TMDS 时钟屏蔽
2 TMDS 数据 2 屏蔽 12 TMDS 时钟-
3 TMDS 数据 2- 13 CEC
4 TMDS 数据 1+ 14 保留
5 TMDS 数据 1 屏蔽 15 SCL
6 TMDS 数据 1- 16 SDA
7 TMDS 数据 0+ 17 DDC/CEC 地
8 TMDS 数据 0 屏蔽 18 +5V
9 TMDS 数据 0- 19 热插拔检测
10 TMDS 时钟+
